记录一下自己写毕设时学习的知识和遇到的一些问题（踩过的坑）

简介

用于研究VR设备中存在的图像畸变和畸变校正算法,可展示畸变矫正算法的效果

技术选型

  • Electron
  • Vue.js
  • Node.js

一、相关概念和算法

1.失真

  • 在VR设备中存在的畸变主要是图像畸变中的径向畸变，其他畸变占比不大，故纳入考虑范围。

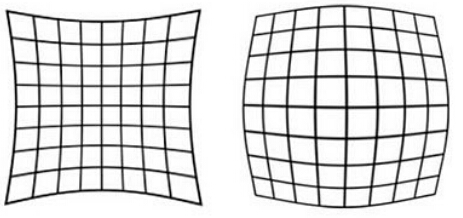

  • 径向畸变分为枕形畸变和桶形畸变，如图。

2.遗传算法

3.轮盘选择法

4.模拟退火算法

二、系统功能(算法效果可视化)

1.图像处理

  • 根据所给图像和可交互基础参数实时输出畸变图像和畸变对比图(用于研究图像畸变原理)
  • 根据所给畸变图像和可交互参数输出矫正过程和反畸变对比图(矫正算法可视化)

2.视频处理

  • 根据所给视频采样点和可交互参数输出矫正过程和反畸变对比图(矫正算法可视化)
  • 根据所给视频和可交互参数输出矫正视频和对比视频(矫正算法可视化)
  • 预设功能,方便用户载入上次所调参数数据

三、遇到的问题和相关解决方案

1.如何实现两张图像的对比图

解决方案:

  • 利用 canvas 自带的 Web API–getimagedata() 获取图片的像素数据
  • 将两张图像的像素数据相减的绝对值添加到原图像素数据的 R 通道
  • 利用 canvas 自带的 Web API–putimagedata() 将新数据画入 canvas
  • 用 canvas 标签将对比图渲染出来

2.如何实现读取本地文件(涉及 Electron 跨域)

解决方案A (针对于利用 upload 组件上传的文件)

  • 根据 upload 组件在文件状态改变时会调用 on-change 钩子，其中函数的默认参数包括文件数据 file
  • 在定义 on-change 钩子的函数中通过 file 获得本地路径 file.raw.path 和 file.raw 对象
  • 利用 URL.createObjectURL(file.raw) 获得图片/视频的 URL ( Blob 对象)
  • 将获得的 URL 赋给 img 或 canvas 标签的 src

解决方案B (针对只有本地路径的文件)

  • 利用 Node.js 的 fs 模块中异步读取文件方法 fs.readFile 读取文件，回调函数中返回 data 实例
  • 利用 new File(data) 获得文件流 file
  • 利用 URL.createObjectURL(file) 获得图片/视频的 URL

3.Electron主进程与渲染进程之间的通信

渲染进程向主进程发送消息

  • 渲染进程引入 ipcRenderer, 利用 ipcRenderer.send('message', data)向主进程发送消息
  • 主进程引入 ipcMain , 利用 ipcMain.on('message', (e, f) => {}) 监听渲染进程发送消息的事件

主进程向渲染进程发送消息

  • 主进程利用 mainWindow.webContents.send('message', data) 向渲染进程发送消息
  • 渲染进程引入 ipcRenderer, 利用 ipcRenderer.on('message', data)监听主进程发送消息的事件

4.异步同步问题

由于算法运行需要一定的时间, 考虑异步操作会更符合需求

5. this 实例指向问题

this 指向当前作用域的实例而不是指向 Vue 实例, 写代码时若要用 this 则需要仔细考虑 this 指向的实例

6.如何存储预设数据(下次启动客户端 数据仍存在)

解决方案:

  • 采用 windows 自带的 localStorge 字典存储 键值一一对应
  • localStorage是html5提供的一种本地存储的方法，可以把数据存储在本地浏览器，下次打开后仍然可以获取到存储的数据，如果在存储的数据 量小的时候可以起到代替数据库的功能，比cookies更有优越性。
  • localStorage只能存储字符串的数据，对于JS中常用的数组或对象却不能直接存储
  • 可以通过JSON对象提供的parse和stringify进行对象和字符串的转换，进行数据存取
  • 加载数据是先判断获取的数据是否为空，万一你可能一不小心清理了一下你的浏览器（狗头.jpg)
    // 存储数据
window.localStorage.setItem('name', data)
// 读取数据
window.localStorage.getItem('name')

    四、待优化(或许会优化吧)

  • 图片加载过慢 img 标签读取图片像素数据的方式 或许可以用 canvas 标签
  • 视频同步卡顿 暂时没有想法
  • 加载中的交互逻辑 可以添加 loading 组件

项目地址：毕设——VR反畸变系统设计
